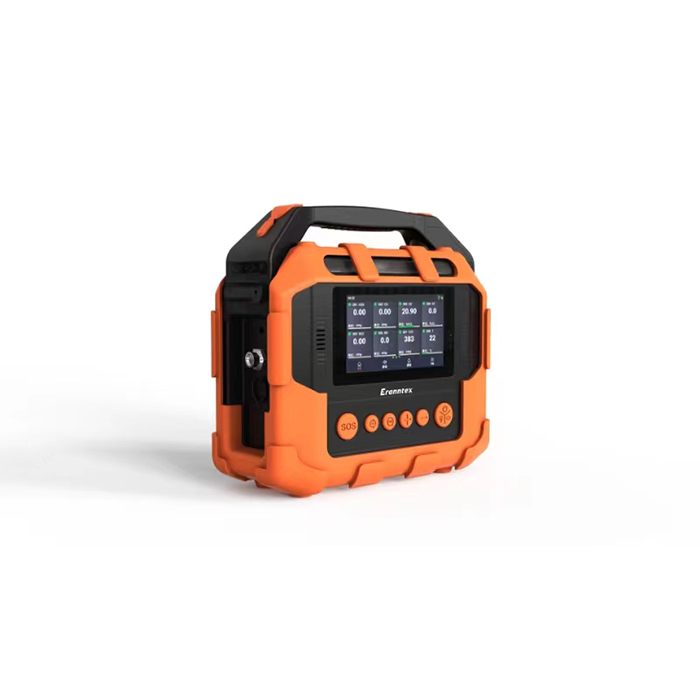

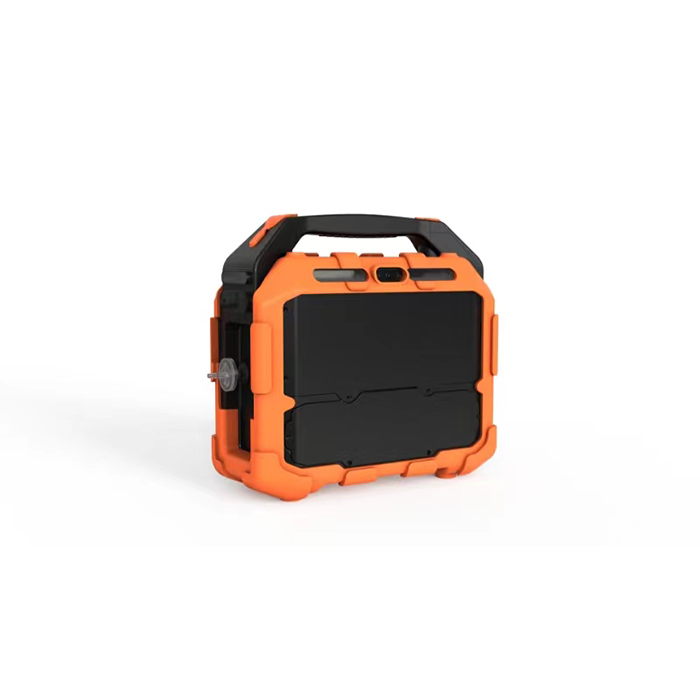

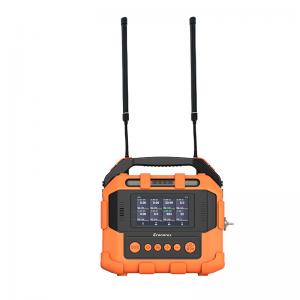

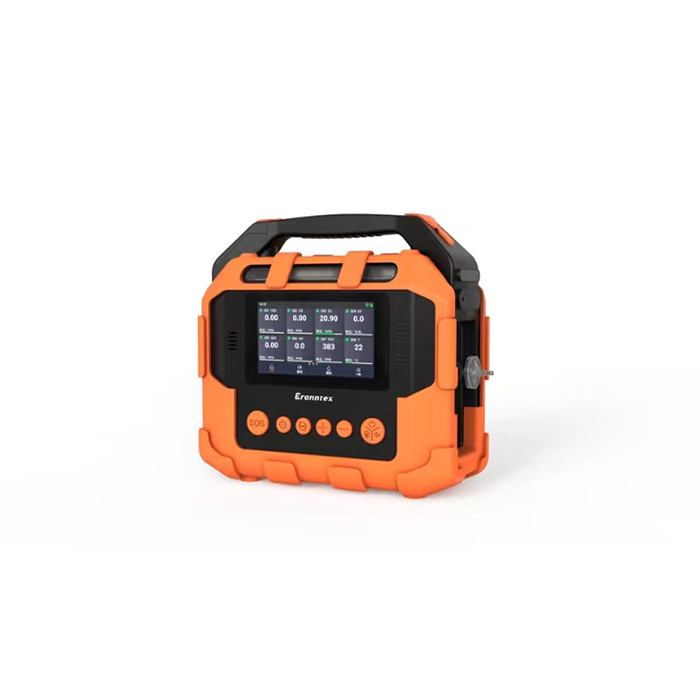

移动式无线传输在线有毒有害气体检测仪
PTM600-S

本项目为受限空间作业有毒有害、易燃易爆气体在线检测,如隧道、涵洞、储物间等受限空间,空气得不到流通,逐渐积累有毒有害,易燃易爆气体。在受限空间作业过程中,现场的气体浓度通常超标几倍甚至几十倍,可致现场作业人员中毒、窒息等。

首先进入受限空间作业前,先用泵吸式检测仪对受限空间采样检测,以检测密闭空间中的氧气,硫化氢、可燃气、VOC挥发性有机化合物等。确定安全后,工人才可以进入作业,同时外部值守主机可与受限空间内便携设备互联互通,实现实时监测监控现场工况,并可将浓度信息进行远传,通过app或移动终端查看。


在线咨询
  • 产品详情
  • 产品定制选配

  2.系统介绍

  2.1 系统实现功能

  ◆ 多参数监测:

  区域监测主机上集中显示被测各点的气体浓度状态、温湿度等;并可通过app进行查看

  ◆ 全方位预警互联功能

  1)现场检测仪浓度超标报警,跌落报警,SOS呼救报警、位移报警等提示、并将报

  警信息发送给周围其它设备;

  2)周围其它设备收到预警信息发出报警;

  3)区域监测主机收到预警信息发出报警;

  4)移动app或远程云监测收到预警信息发出告警;

  ◆ 数据存储功能:

  仪器设备可存储被测点定时存储或报警触发的浓度值,以便进行数据查询,标配存储10万条数据,本机还可显示实时曲线;

  ◆位置追踪:

  GPS/北斗实时定位,通过app或后台掌控工人与仪器位置,提高应急抢险效率;

  ◆ 云平台系统:

  通过4G网络传输到云平台,实现远程监控现场工况,根据环境监测数据,定位等信息,迅速决策;可在系统下查看历史记录,历史记录云平台默认保存2个月,可根据要求及时下载历史记录保存;

  ◆ 距离较远时,增加数据中继路由,可为其它设备提供数据传输中继,附加值高;

  2.2 作业流程

  2.2.1 预查

  受限空间作业开始前,先用泵吸式PTM600-S对受限空间进行采样检测,以检测密闭空间中的氧气,硫化氢和可燃气,也可以检测密闭空间的VOC挥发性有机化合物。确定安全后,工人可以进入作业。

  2.2.2 进入

  作业中,监测主机在受限空间外。施工工人佩戴一台便携式检测仪PTM600-S进行作业,随时检测所处环境的气体浓度状况,外边监护人员可通过手机或ipad进行查看监测数据。必要时,可在内部增加中继设备延长传输距离。

  2.2.3 联动预警

  一旦任意一个检测点的气体浓度超标,仪器就会报警,通过仪器内部无线网络,报警信号会迅速传给网内其它的仪器,形成联动预警,所有工人可以同时进行撤离。

  2.2.4 远程监测

  所有设备测量数据及视频图像可远程至后台。管理中心就可以远程及时发现和处理现场事故。从而保障有关清洗作业的安全有序进行。

  2.3系统产品清单

  系统由区域监测主机,区域监测中继,便携气体检测仪、移动APP及云平台等部分组成。示意图如下:




系统产品清单

产品名称

规格型号

布置位置

备注

数量

配置

区域监测主机

PTM600-S

受限空间外部

可配置传感器,4G路由等

1

必配

区域监测中继

PTM600-S

受限空间内部

数据中继,采用网桥或MESH无线

1

选配

便携式气体检测仪

MS600MS104K

受限空间内部

气体浓度、温湿度检测等

1

必配

移动APP及云平台


监控平台

可通过手机、ipad及电脑登录系统查看

1

必配


  3.系统设备概述

  3.1监测项目

  Ø 硫化氢、一氧化碳、氧气、可燃气(可根据现场需求定制气体)

  Ø 位置监测

  3.2 检测方法

  Ø 气体采样方法:泵吸式

  Ø 检测原理:电化学、催化燃烧,红外等

  3.3 主要技术参数


检测气体

硫化氢(H2S)、一氧化碳(CO)、可燃(EX)、氧气(O2)

检测原理

硫化氢、一氧化碳、氧气:进口电化学传感器

可燃:进口催化燃烧

检测量程

硫化氢:0~100PPM

一氧化碳:0~1000PPM

氧气:0-25%VOL

可燃气体:0-100%LEL

分辨率

H2S:0.1PPM

CO:1PPM

O2:0.01%VOL

EX:0.1%LEL

使用寿命

2年左右

精度

≤±2%FS

复 性

≤±2%FS

响应时间

T90≤20秒

线 性 度

≤±3%F.S

恢复时间

≤30秒

信号输出

支持485,4-20mA,LORA无线传输;

本项目主要以4G网络传输为主(其它无线传输功能可定制,比如:zigbee、433、WIFI等)

工作条件

温度:-20℃-50℃;湿度:0-90%RH(无凝露)

防爆等级

Exd IICT6

工作电压

12~30V(DC直流,单台设备的标准电源为24V,1A或大于1A 的直流开关电源)

电源

10A锂电池 供电,持续工作7天左右

防护等级

IP66 防水溅和雨淋

视频监测

220万像素,支持红外夜视,可定制云台,变焦摄像头

位置信息

支持GPS/北斗定位
