根据客户反馈，现场为太阳能电板生产车间，某些工艺会产生氨气，车间专门的抽风机将氨气抽入直径为0.9米的管道中，有两个点需要安装氨气监测系统，测量位置碱性进风口，量程要求0~15000mg/Nm3。管路中的氨气经过过滤系统过滤后再进行排放。碱性排风口量程要求0~20mg/Nm3。此次主要检测过滤前的氨气浓度和过滤后的氨气浓度，通过数据来计量过滤系统的效率。
★方案背景：
★过滤前工况：氨气检测仪最大量程要求15000mg/Nm3，检测点：压力3.5kpa，温度：75度，湿度比较大，含水量90%RH。务必需要防爆装置。
★过滤后工况：氨气浓度比较少，量程要求0~20mg/Nm3，检测点：压力常压，温度：常温，湿度比较大，含水量90%RH。务必需要防爆装置。
根据以上情况，推荐装置如下：
★过滤前需将75度降温至30度左右，由于氨气浓度高，氨气检测仪需要用TDLAS可调谐二极管激光检测原理。由于湿度大，需要用双级电子冷凝除湿系统，电源管理和保护系统。必须配备防爆箱。
★过滤后常温，氨气浓度低，氨气检测仪用常规电化学检测原理即可。由于湿度大，需要用双级电子冷凝除湿系统，电源管理和保护系统。必须配备防爆箱。

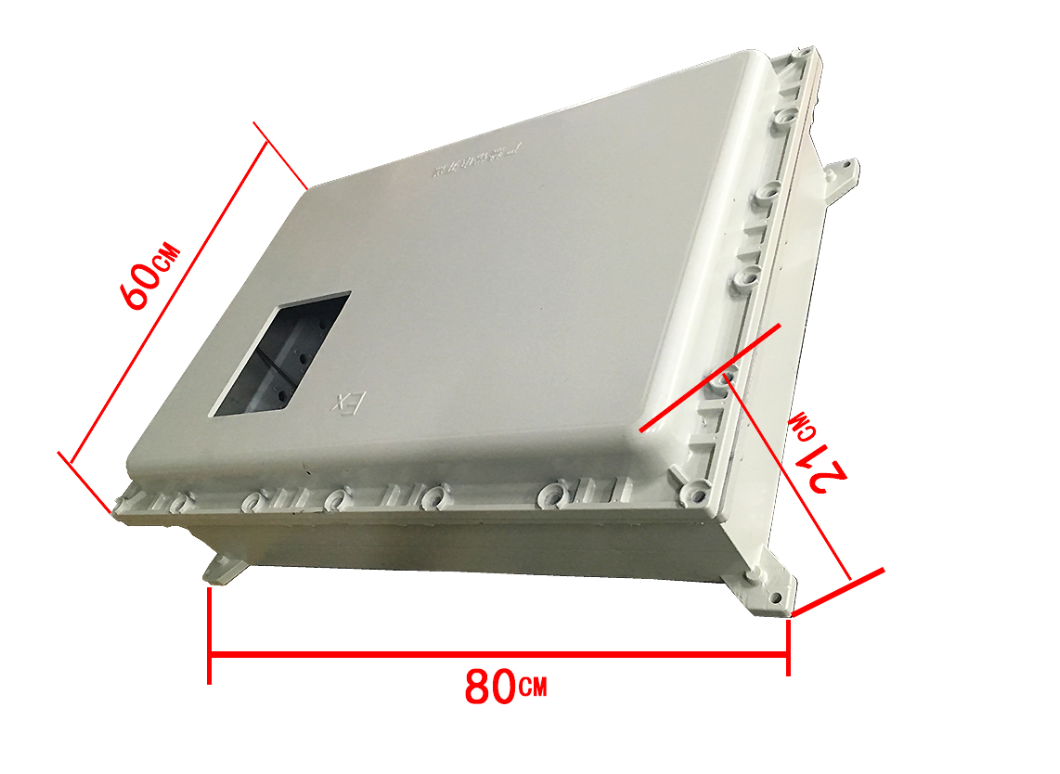

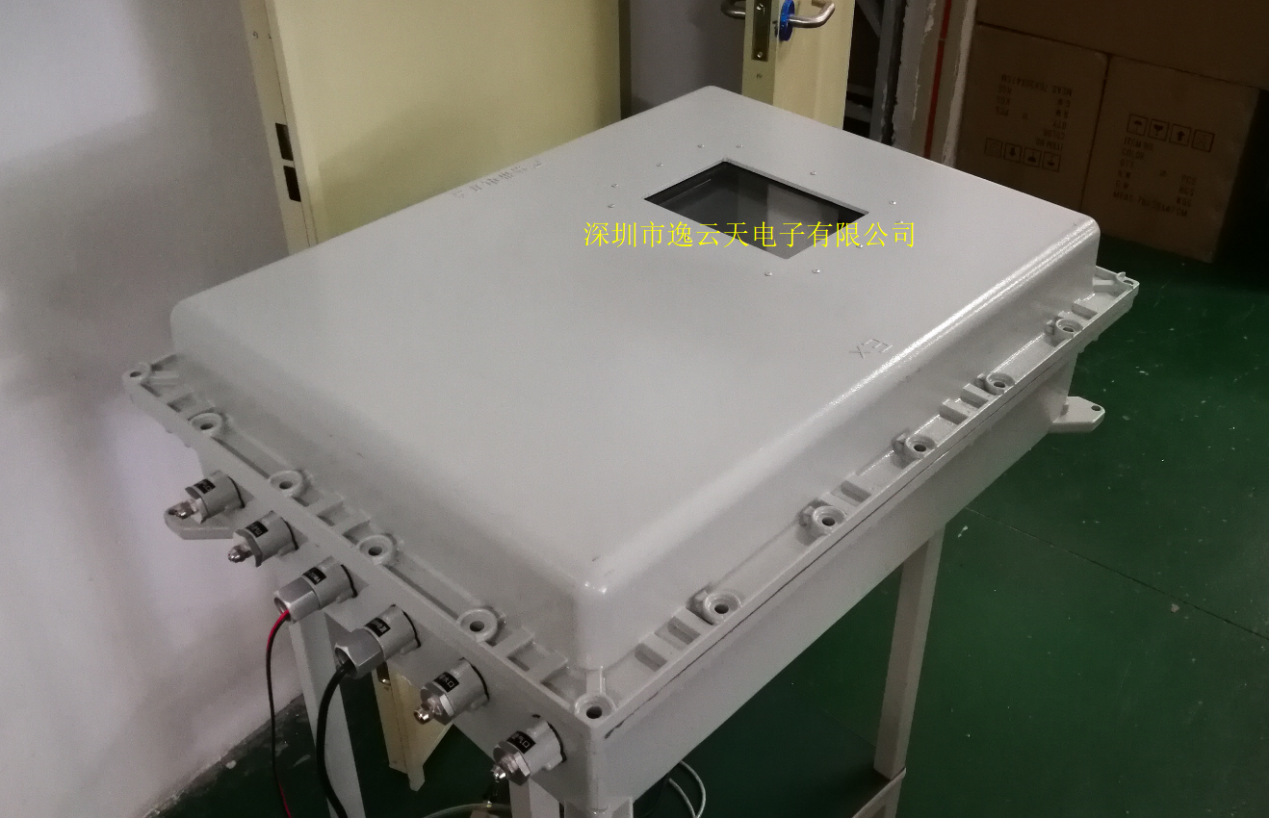

氨气在线监测系统TH2000型，(实物图，防爆型)
系统简介
TH2000在线监测系统主要原理是：采样单元采集现场的被测气体，预处理单元对气体进行降温、除湿、过滤粉尘，气体检测单元检测分析被输送过来的气体，在显示屏上实时显示被测气体浓度，并将数据信号向外传输到PLC或者电脑等终端。输出信号：4-20mA或RS485，整个过程为自动化处理，不需人为干预处理。
系统配置清单

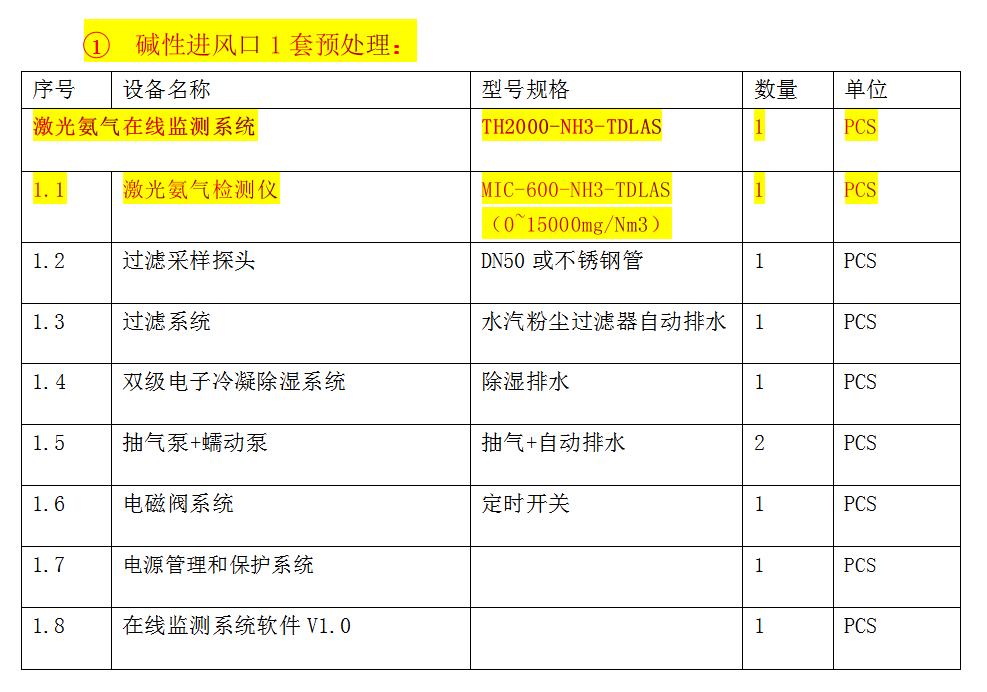

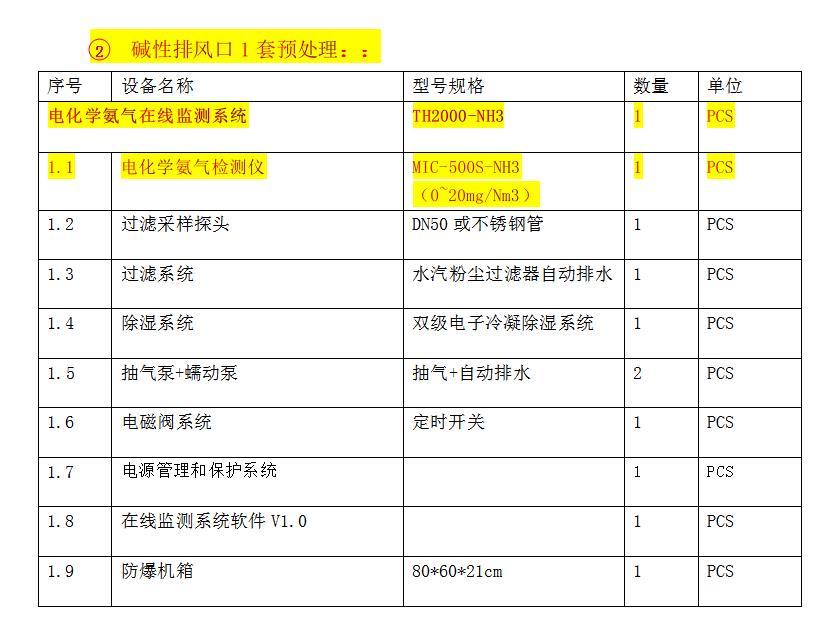

供货主设备清单

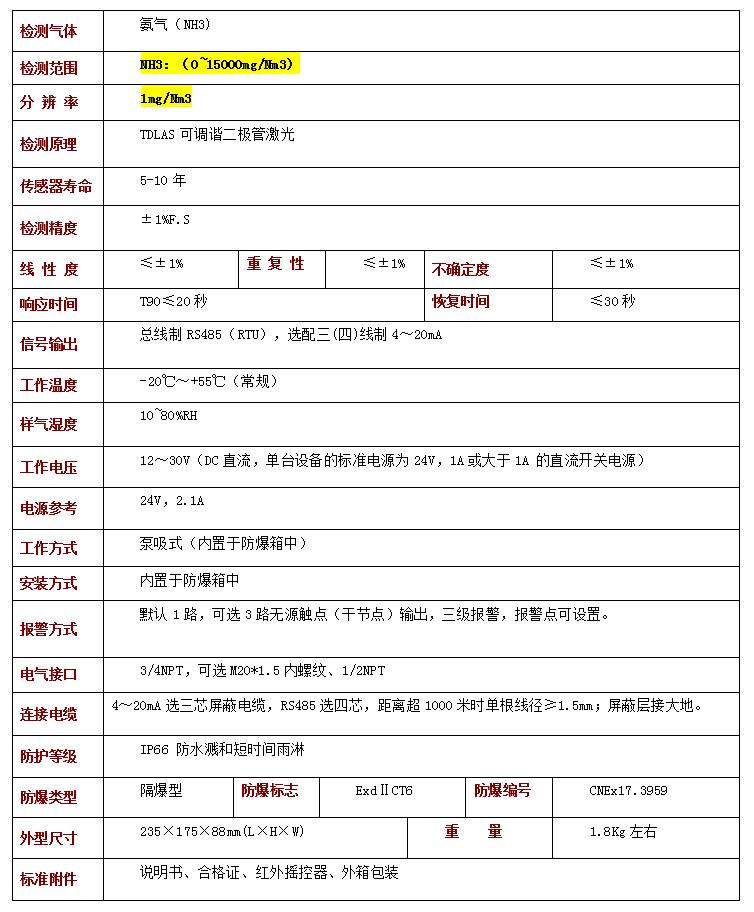

内置激光氨气检测仪技术参数

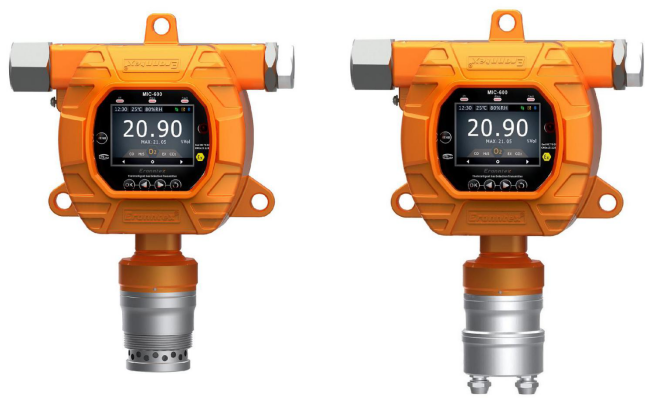

外形图：
MIC-600在线式复合型气体检测仪产品功能特点：
★可以同时检测1～6种气体，单位自由切换 单位可选：PPM、mg/m3、Vol%、LEL%、PPHM、ppb、mg/L。
★多样化通讯方式
标准总线RS485(modbus-RTU)和 4～20mA标准信号同时输出;
选配功能：可选频率输出 200-1000Hz 、Hart协议信号、1～5V输出、 无线传输(2～5公里或不限距离);兼容二次仪表、数据采集模块、PLC、DCS系统，可驱动相关设备。可通过有线或无线远程传输、网络传输进行实时监控;
★红外遥控
标配红外遥控器，通过红外遥控器功能键可进行一键式操作，可实现在危险场合免开盖操作，比如：修改报警点、浓度校准、零点校准、消音、恢复出厂等功能。
★丰富的人机界面
2.5寸高清彩屏，显示实时浓度、报警、时间、温度、湿度、存储等信息;菜单界面采用高清仿真图形显示各个菜单的功能名称。
★大容量数据存储功能(容量可定制)，支持多种存储方式，可选配远程无线传输功能
标配10万条数据存储容量;可选配SD卡存储功能，支持实时存储、定时存储，或只存报警浓度数据;支持本机查看、删除数据，也可通过RS485接口上传到电脑进行数据分析或打印。
★三种显示模式可切换
同时显示四种气体浓度，大字体循环显示单通道气体的浓度，实时曲线显示。
★图形化显示，以曲线形式反映一段时间内气体浓度变化走势
●数据恢复功能，如遇误操作可以选择部分或全部恢复
●可设置是否显示最大值、最小值、平均值
●高精度温湿度测量(选配)
●多种报警方式，报警时多方位立体指示报警状态
包含：3组继电器开关量输出、显示屏视觉报警。报警种类包含：浓度报警、欠压报警、故障报警。
●多种报警模式设置：低报警、高报警、区间报警、加权平均值报警
●误操作识别功能： 浓度校准误操作自动识别并阻止，能避免人为因素造成的不良
●零点自动跟踪，长期使用不受零点漂移影响
●目标点多级校准，保证测量的线性度和精度
●中英文界面可选择
●工作温度：-20～+55℃，支持温度补偿
●日志记录
记录校准日志、维修日志、故障记录、故障解决对策，传感器寿命到期提醒，下次浓度校准时间提醒功能。
●本安电路设计，防爆，具有二级防雷、防静电能力。满足国家标准，抗高强度脉冲浪涌
电流冲击。具有防反接功能。符合EMI、EMC标准。

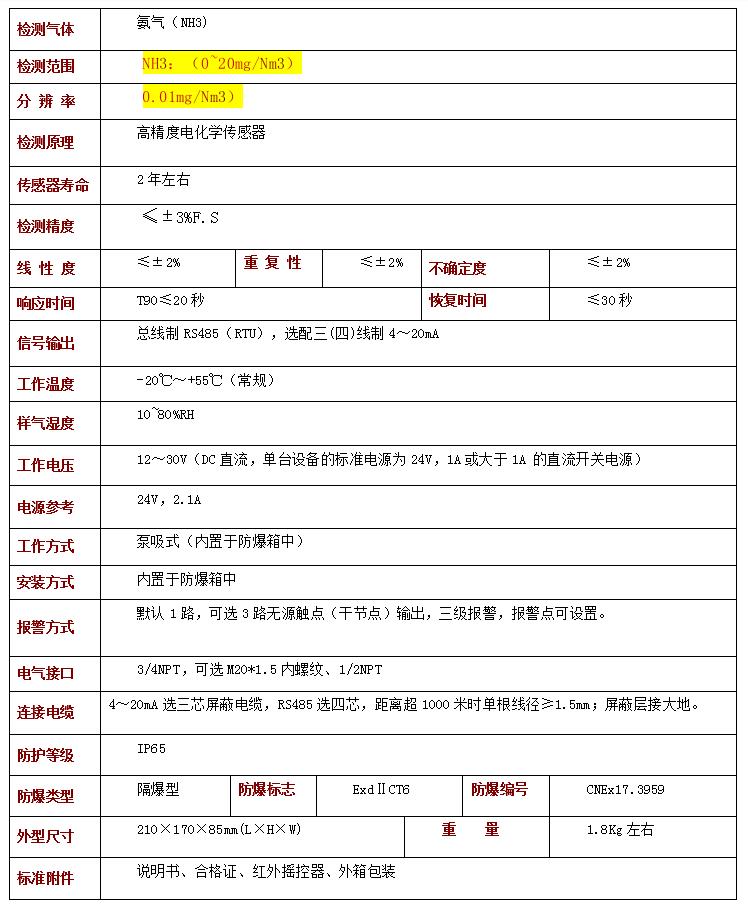

内置电化学氨气检测仪技术参数
外形图：
MIC-500S固定式气体检测仪功能特点：
●防高浓度气体冲击的自动保护功能
●防反接设计，任意形式的反接都不会损坏仪器
●两个电缆进线口，方便现场安装
●独立气室结构，响应迅速, 优异的长期稳定性
●浓度显示单位可自由切换
●中文或英文界面可选择
●宽工作温度：-20～+55℃，支持温度补偿
●零点自动跟踪，长期使用不受零点漂移影响
●目标点多级校准，保证测量的线性度和精度
●多种报警模式设置：低报警、高报警、区间报警、加权平均值报警
●误操作识别功能：浓度校准误操作自动识别并阻止，避免人为因素造成不良
●多种通讯方式可供选择
标准总线RS485(modbus-RTU)和 4～20mA标准信号同时输出;
选配功能：可选频率输出 200-1000Hz 、Hart协议信号、1～5V输出、 无线传输(2～5公里或不限距离);兼容二次仪表、数据采集模块、PLC、DCS系统，可驱动相关设备。可通过有线或无线远程传输、网络传输进行实时监控;
●红外遥控
标配红外遥控器，通过红外遥控器功能键可进行一键式操作，可实现在危险场合免开盖操作，比如：修改报警点、浓度校准、零点校准、消音、恢复出厂等功能。
●丰富的人机界面 1.7寸高清彩屏，显示实时浓度、报警状态。
●高温气体检测(选配) 选配高温高湿预处理系统可检测高温烟气。
●数据恢复功能，如遇误操作可以选择部分或全部恢复
●可设置是否显示最大值、最小值
●多种报警方式，报警时多方位立体指示报警状态
包含：2组继电器开关量输出，、显示屏视觉报警。
报警种类包含：浓度报警、故障报警。
●日志记录
记录校准日志、维修日志、故障记录、故障解决对策，传感器寿命到期提醒，下次浓度校准时间提醒功能。
●本安电路设计，防爆，具有二级防雷、防静电能力。满足国家标准，抗高强度脉冲浪涌电流冲击。具有防反接功能。符合EMI、EMC标准。
技术资料清单
气体在线监测预处理系统配件清单：
在线监测预处理系统 1套(内含对应气体检测仪1台)
产品说明书 1本
红外遥控器1个
上位机电脑连接软件(电子邮件形式免费发送)1份
RS485 modbus(RTU)通信协议(电子邮件形式发送) 1份

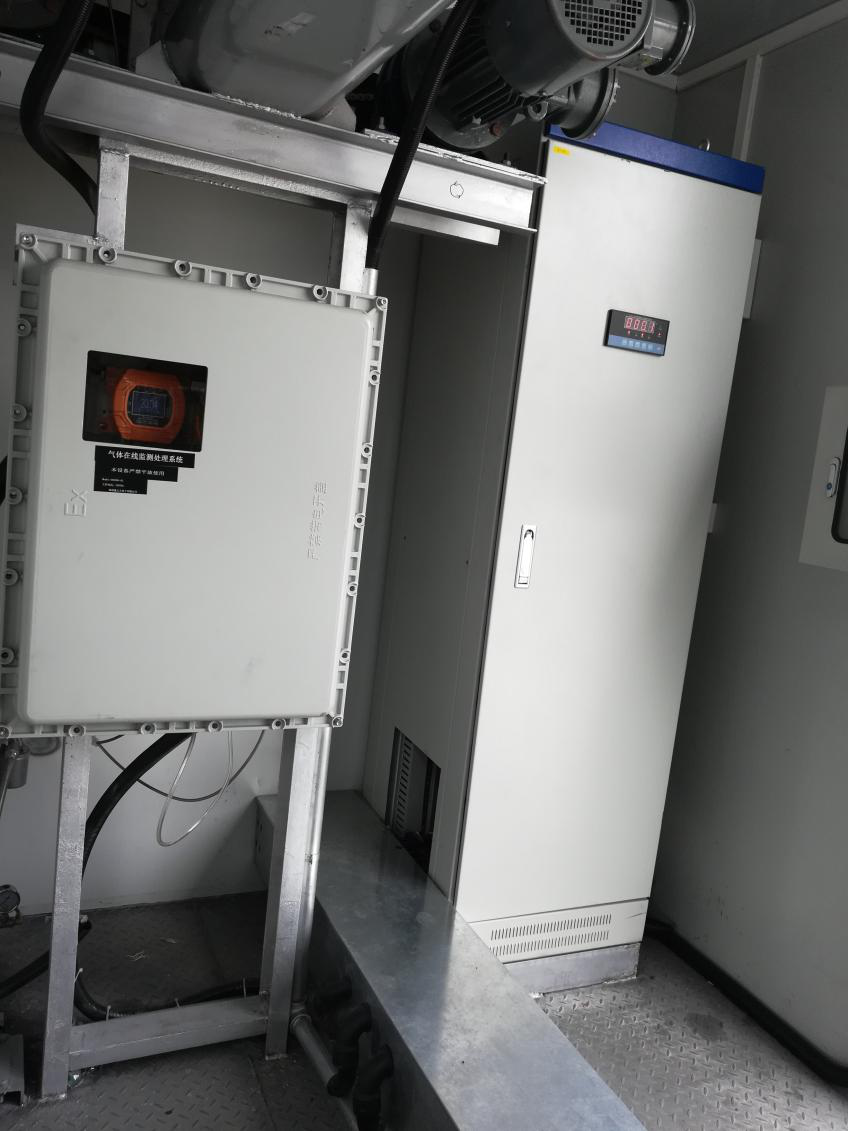

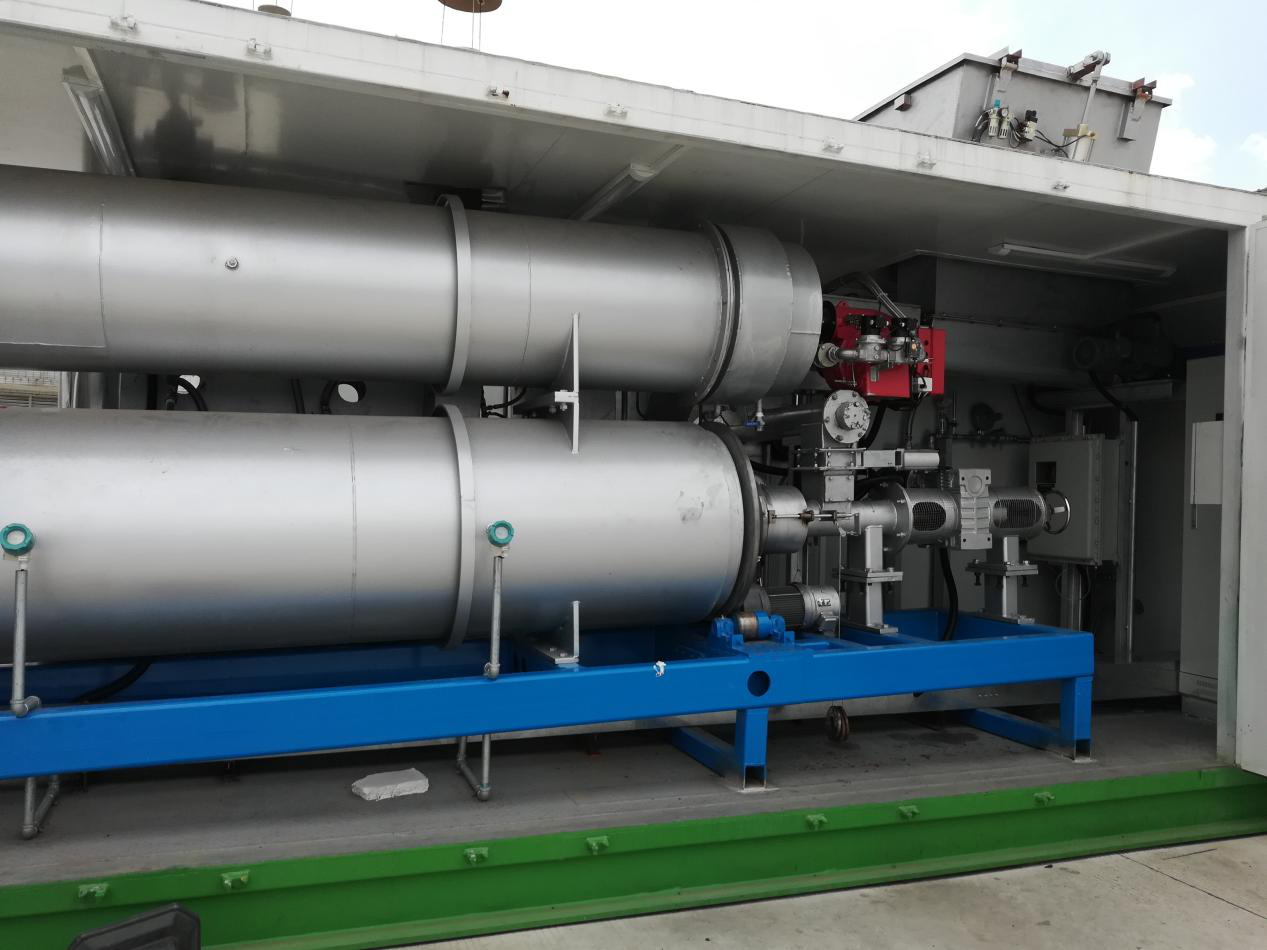

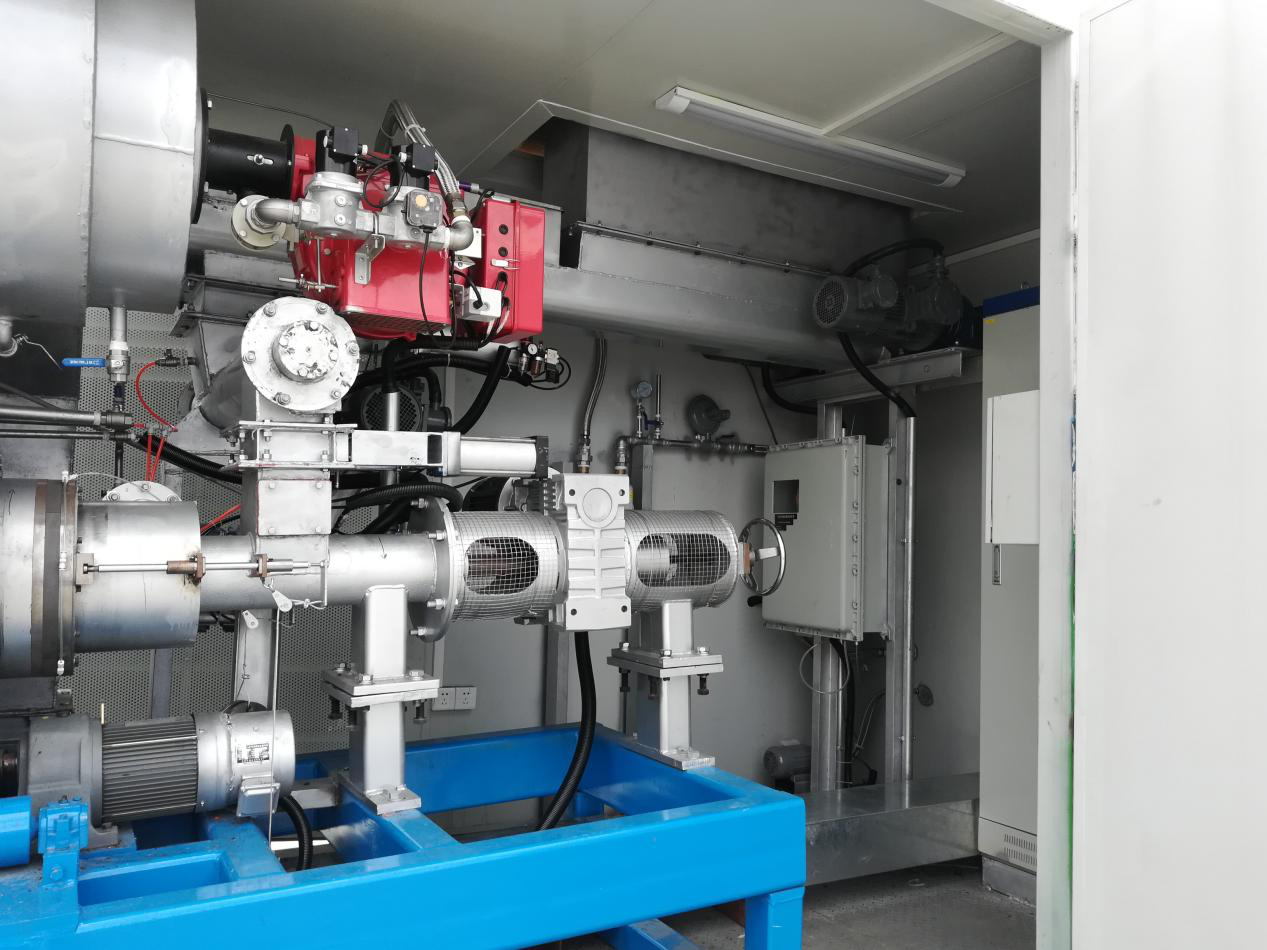

现场安装案例
