化工园区厂界恶臭在线监测系统

化工园区厂界恶臭在线监测系统

项目背景

恶臭是指一切刺激嗅觉器官引起人们不愉快及损坏生活环境的气体物质。

随着经济持续快速发展和城市化水平的不断提高,我国的工业、农业、商业等各项事业飞速发展,特别是一些食品、化工、制药等新型化工合成产品的引进,城市污水处理厂、垃圾处理场等城市基础设施的兴建等诸多原因,作为世界七大环境公害之一的恶臭污染事件在社会上引起的纠纷和上访案件日益增多,国家环境保护恶臭污染重点实验室对天津市2006年6月至2007年5月期间的恶臭污染物投诉进行统计,12个月中的恶臭投诉件数为2338件,站所有环境投诉的18.7%,投诉比例仅次于噪声位于第二位。

恶臭污染导致排污企业周边防护距离增加,土地利用率下降,造成土地资源的浪费,严重的恶臭污染会对周边的生态环境造成破坏。此外,恶劣的工作环境使得产生恶臭的行业从业人员减少,工作热情下降,工作效率降低,影响区域经济的发展。综上,恶臭造成了大量经济损失以及社会不良影响。

我国《国民经济和社会发展“十二五”规划纲要》明确提出要“加强恶臭污染物治理”。恶臭污染具有多组分、低浓度、瞬时性、阵发性的特点,污染事件一旦发生,环境管理部门和监测人员赶到现场,往往不易捕捉到真实的恶臭污染样品。此外,大多数恶臭物质在非常低的浓度时即可发出很强的气味,造成恶臭污染物质的定量分析存在很大闲难。


项目详情

一、、行业背景

目前,恶臭的感观测试主要依赖人工嗅辨,需要人员多(至少7名)、耗时长,对测试环境条件要求高。恶臭气体成分分析主要使用

GC、GC/MS、HPLC、DOAS等检测设备,但存在样品前处理复杂、检测时间长、不具备连续性等问题,在污染事故评价和环境监管中具有较大的应用局限性。

二、项目建设目标

深圳市逸云天电子有限公司在环境领域多年,在承担国家重大仪器专项的基础上研发出来的“恶臭在线监测系统”,采用传感器阵列模式,根据多个现场试验出的恶臭模型,配以远程信号传输系统、气象监测系统、气体采集系统,通过无线网络,启动在线监测仪,最终将分析的结果和所获取的气象参数环境参数传至区域恶臭在线监控平台。该恶臭在线监测系统可以应用在诸如污水处理厂、垃圾填埋场、畜禽养殖场等存在恶臭排放的地方。可以对国标规定的8种恶臭气体和其他14种恶臭气体均具有ppb级别的响应值。

此系统既支持本地数据库存储,也可以实现先进的云平台功能。系统可将多个区域、多个点位的恶臭在线检测设备,统一在区域恶臭在线监控平台上进行实时监测。系统通过显示恶臭浓度、超标报警、样品存留,可以成为环保部门的得力助手,实现对恶臭排放的有效监控。

三、 系统设计规范

Ø 大气污染物综合排放标准GB16927-1998

Ø 恶臭污染物排放标准 GB14554-93

Ø 环境空气质量标准GB3095

Ø 环境空气质量监测规范(国家环保试行)

Ø 环境空气质量自动监测技术规范 HJ/T 193-2005

Ø 环境空气质量手工监测技术贵方 HJ/T 194-2005

Ø 测量、控制和实验室用电气设备的安全要求第1部分:通用要求 GB4793-1995

Ø 信息技术设备(包括电气事务设备)的安全 GB 4943-1995

Ø 电子测量仪器电磁兼容性试验规范 GB 6833.1~10-87

Ø GBJ232-92 《电气装置安装工程施工及验收规范》

Ø GB 4943-95 《信息技术设备包括电气设备的安全》

Ø GB/T75-94 《安全防范工程程序与要求》

Ø 《中国电气安装工程施工及验收规范》

Ø 《社会公共场所安装防范工种设计规范》

Ø 《以太网标准(802.3ab/802.3u/802.3z等)》IEEE-802.3

Ø GB50057-94 《建筑物防雷设计规范》

Ø GB50174-95 《计算机防雷设计规范》

Ø GB2887-89 《计算机场地技术条件》

四、系统整体设计

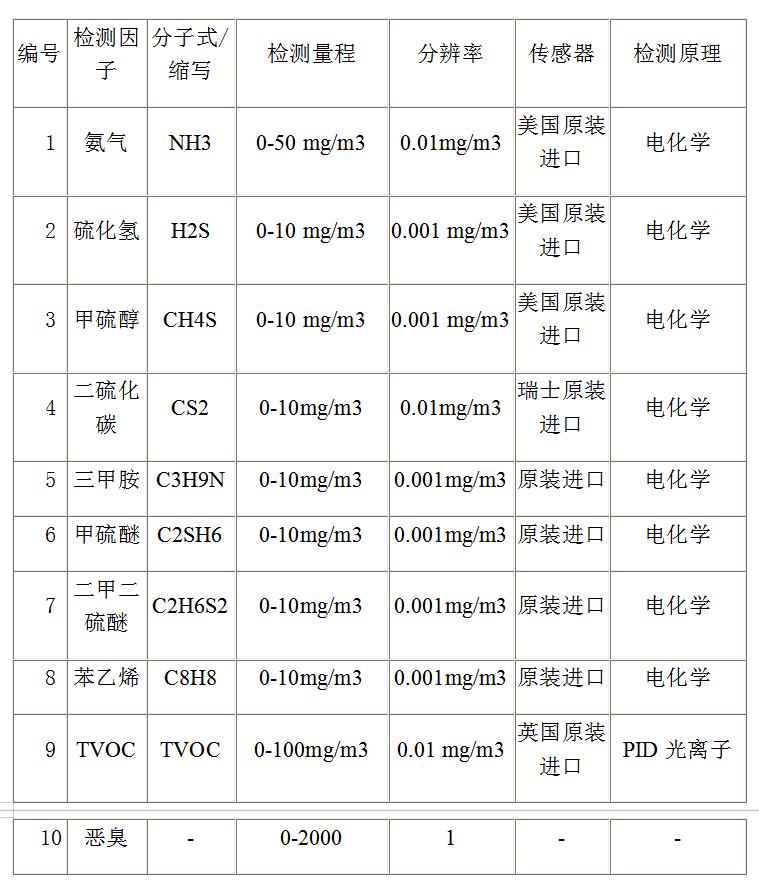

《恶臭污染物排放标准(GB14554-1993)》规定的控制恶臭物质包括臭气在内的九种指标(氨气、三甲胺、硫化氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯、臭气)


4.1设备监测仪器

恶臭在线监测系统

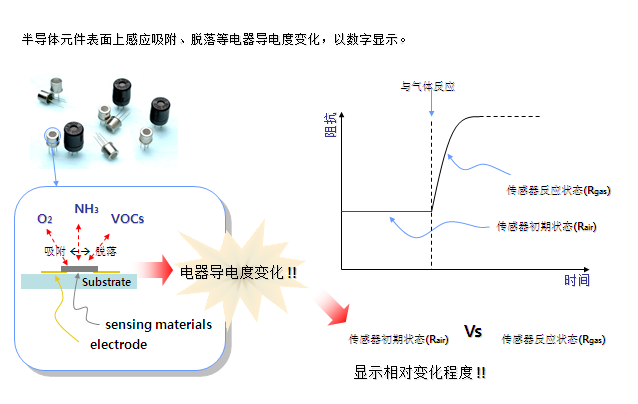

TH-2000-OU 恶臭监测系统利用气体中的特性成分与传感器表面产生的化学反应将传感器表面发生的物理、化学变化转换为电信号值的方式来实现恶臭浓度监测。

基于复合恶臭传感器的恶臭监测系统的优点:

Ø 确保恶臭监测信号的稳定性

Ø 可以将人类的嗅觉以客观数值表现出来的技术

Ø 客观反映周边居民感受到的恶臭程度

Ø 用时间、空间方式呈现恶臭的空间分布情况及影响范围

Ø 可以建立便于信访和管理的基础设施

Ø 监测系统所需的费用及运行维护费用最少化

1. 测量原理:

依据中国现行恶臭检测标准《恶臭污染物排放标准GB14554-93》和《三点比较式臭袋法GB/T 14675-93》实现检测结果与人类嗅觉的关联,采用多路逐点采样系统(manifold system)吸附和脱落的同时进行检测。

2. 主要功能及特点

1) 恶臭传感器和清洗装置为一体化而延长传感器寿命,大大稳定了输出信号,提高恶臭浓度检测结果的可靠性;

2) 采样核心源泉技术——传感器输出信号分析技术来换算气体浓度,其中恶臭采用金属氧化物半导体式气体传感器进行检测,结果显示单位为稀释倍数(OU),硫化氢和氨气采用电化学式气体传感器进行检测,结果显示单位为ppm,VOCs采用光离子化气体传感器进行检测,结果显示单位为ppm;

3) 根据需求最多可扩展20个传感器;

4) 百叶箱式恶臭吸入结构,确保恶臭吸入的稳定性;

5) 内置长寿命震动电枢泵,进样泵采样速度0.5L/min,自动控制流量;

6) 内置7英寸大屏幕高性能嵌入式计算机 (IEC667-07),现场实时显示检测结果,并且可在现场通过屏幕设置及修改各项参数;

7) 支持LAN(TCP/IP 有线通讯), GSM 或CDMA 无线数据通讯方式传输数据;

8) 停电后有自动修复功能,实时保护监测数据不丢失;

9) 内置自动调节温度装置、雷击保护器及电涌保护器;

10) 可扩展安装恶臭自动捕集装置(自动留样系统)进行恶臭采集,可扩展气象监测系统监测风向、风速、温度、湿度、气压等。

4.2恶臭监测系统平台

TH-2000-OU恶臭在线监测系统由供电单元、采样单元、样气处理单元、传感器检测单元、数据处理单元、显示单元和传输单位组成。供电单元负责为整个设备提供电能;采样单元通过采样泵将臭气样品抽入到传感器检测单元进行检测和分析;样气处理单元负责将臭气样品中含有的水分和灰尘过滤掉;传感器检测单元负责对臭气样品中不同气味成分的识别分析;数据处理单元通过各传感器的检测数据后,利于逸云天独有的大数据臭气模型进行分析计算,得出精确的内部工程数据;显示单元将的内部的工程数据以浅显易懂的方式呈现出来;传输单位通过有线或无线将最终数据远程传输到环保局、控制室和云平台等。

TH-2000-OU恶臭在线监测系可同时监测《恶臭污染物排放标准(GB14554-1993)》规定的控制恶臭物质包括臭气在内的九种指标(氨气、三甲胺、硫化氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯、臭气),可选配外加PM2.5、PM10、温度、湿度等参数指标;工业级高精触摸屏,完美显示当前浓度值、最大值、最小值、1分种和1小时平均值,并可选取任意时间段时间历史数据查询,曲线显示;内置大容量存储芯片,可轻松存储10万以上数据,并通过专用接口数据导出;逸云天专利技术的预标定智能型气体传感器,即插即用,方便维保、更换;机箱采用户外专用纳米防护涂层技术,耐日晒雨淋、隔热、防蚊虫,可在户外长期使用;兼容TCP、IP、MODBUS 等通信协议,即可无线数据上传对接当地环保局,也可有线远传组网。

1. 产品别称:恶臭在线监测系统、恶臭电子鼻、恶臭浓度在线监测系统、恶臭电子鼻浓度监测系统、过滤型恶臭检测系统、臭气OU监测系统、臭气浓度在线监测系统、臭气电子鼻监测系统、臭气浓度电子鼻系统、OU值在线监测系统、OU监测系统、恶臭检测分析仪。通讯链路:

2. 支持LAN(TCP/IP有线通讯)、GSM或CDMA无线数据通讯方式数据。

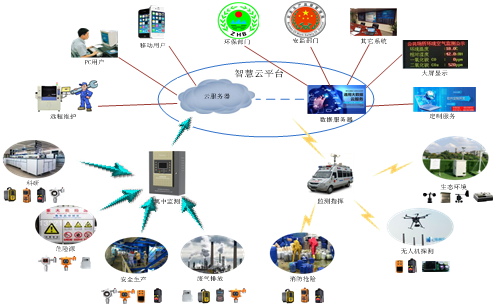

3.系统平台:

智慧云监测平台,是一个开放性的系统,兼容性强,适用于各种应用场景平台功能

1) 具有数据接收、存储、报表等功能;

2) 具有数据及历史曲线查询、统计等功能;

3) 可扩展接入平台的仪器数量与监测指标;

4) 具有远程诊断功能;


恶臭在线监测系统应用场所

恶臭在线监测系统主要应用于政府环保监测部门,存在大气污染的企业包括:科技园区、化工园区、垃处理厂、污水处理厂、 制药厂、酿酒厂、能源电力企业、纺织厂、城乡居民生活区及科研院高校等场所

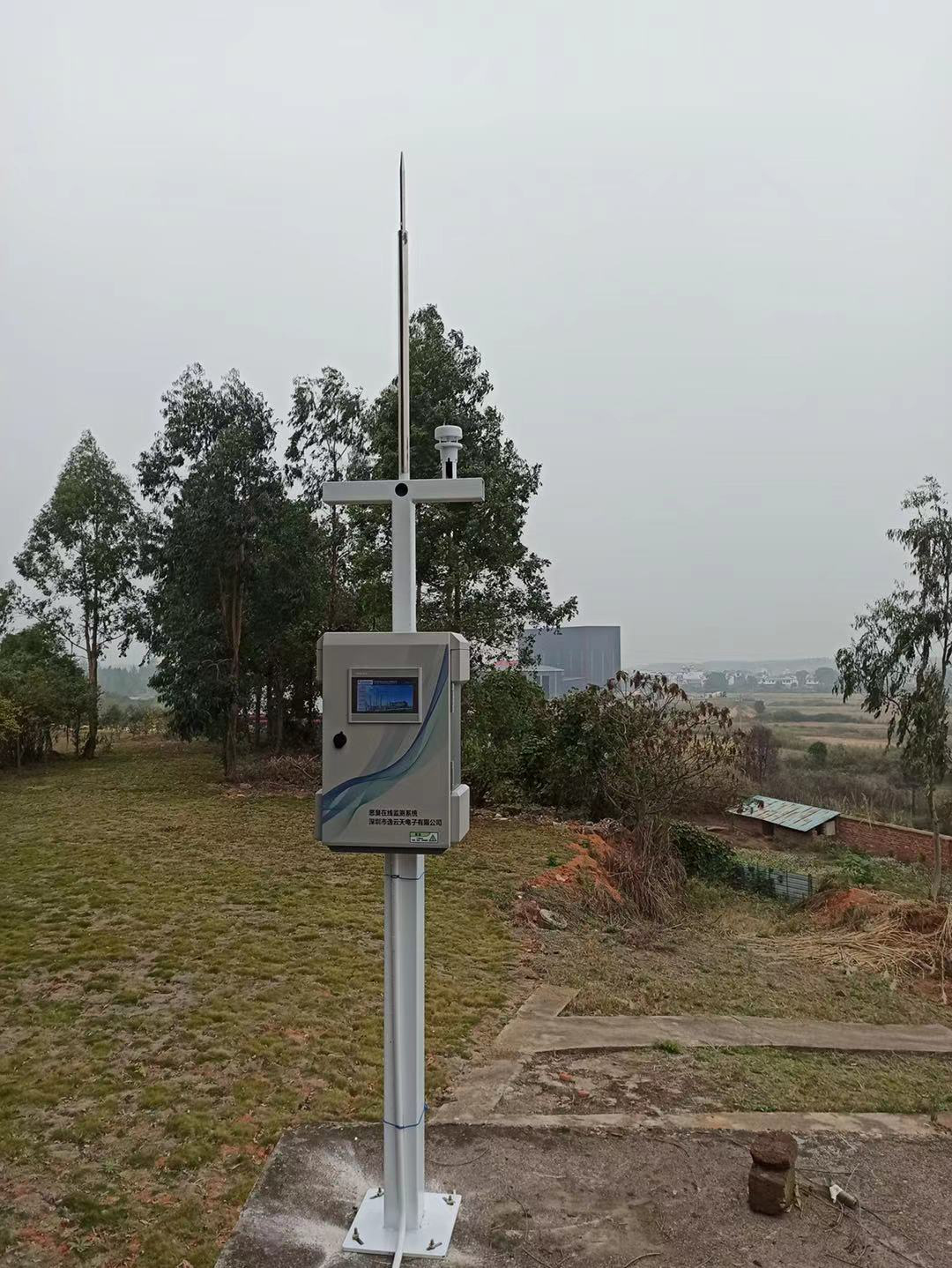

                                                    江西厂界恶臭在线监测                                                                      某集团公司垃圾处置车间安装在线监测系统

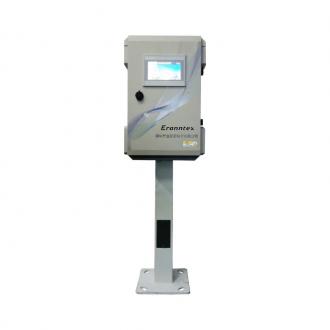

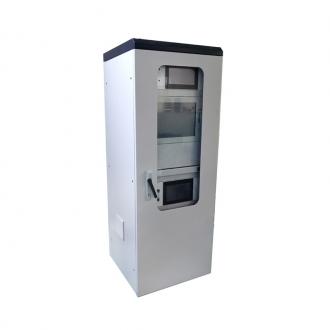

应用产品
